ACP Sheet Guide: Struktur, brandvurderinger, fremstilling og købstjekliste

To citater for den samme facadepakke kan sidde tredive procent fra hinanden, mens begge specifikationsark læser ACP. Spalten gemmer sig normalt i midten af ​​panelet: Den ene plade bærer en polyethylenkerne, den anden en mineralsk brandklassificeret kerne, og det enkelte lag bestemmer brandklassificeringen, prisbåndet og de bygninger, hvor materialet lovligt må installeres. En ACP-plade, forkortelse for aluminium-kompositpanelplade, er en sandwich af to tynde aluminiumsskind bundet til en kerne. Godt specificeret leverer den fladhed, stivhed og let vægt i ét materiale; dårligt specificeret, bliver det til et compliance- og ansvarsproblem.

Hvad et ACP-ark er lavet af

Hvert ACP-ark følger den samme konstruktionslogik. To aluminiumsoverflader, sædvanligvis 0,3 til 0,5 mm tykke og valset af 1xxx eller 3xxx serielegeringer, indlejrer en kerne af polyethylen (PE), mineralfyldt brandhæmmende (FR) forbindelse eller en tæt mineralkerne af A2-kvalitet. Samlede tykkelser på 3, 4, 5 og 6 mm dækker de fleste projekter, og 4 mm er standard for ydervægge. Standard spolebredder på 1.220 til 1.575 mm bliver panelbredder af samme område, og fordi output kører kontinuerligt fra spole, er skærelængder på 4 til 6 meter rutine frem for specialbestillinger.

Afslutningen lever på skindene. Polyestermaling passer til indvendige paneler, mens en PVDF-topcoat på ca. 25 til 30 mikron over en primer er det accepterede udvendige system, fordi det holder farve og glans mod UV-eksponering. Sandwicheffekten forklarer mekanikken: adskillelse af to tynde skind med en let kerne multiplicerer bøjningsstivheden, så en 4 mm plade opfører sig som en langt tungere plade, mens den vejer omkring 6 til 8 kg pr. kvadratmeter. Den samme struktur muliggør signaturfremstillingsmetoden, hvor en V-rille, der er ført ind i den bageste hud, lader panelet foldes sammen til sprøde bakker og hjørnekassetter.

Brandklassificeringer: Linjen mellem PE-, FR- og A2-kerner

Kernen er skillelinjen i denne branche. PE-kerneplader er billige, nemme at folde og helt legitime til skiltning og interiør, men de brænder og drypper, og mange lande begrænser eller forbyder dem nu på facader over en defineret højde. Mineralfyldte FR-kerner når typisk klasse B under EN 13501-1, mens tætte mineralske kerner når A2-s1,d0, den kvalitet, som de fleste højhuskoder forventer. I Nordamerika spiller ASTM E84 flammespredning og røg udviklede indekser den tilsvarende rolle. Læs klassifikationen trykt på et testcertifikat, ikke markedsføringsordet brandsikker, før et panel indtaster en facadespecifikation.

Radardiagrammet kondenserer afvejningen til én visning ved hjælp af scores, der afspejler typisk industrierfaring snarere end enkelte laboratorieværdier. PE-profilen forklarer, hvorfor materialet stadig sælges: det er billigt, foldes nemt og forbliver fladt, men brandsikkerhed og kodeaccept sidder i bunden. FR-profilen er den afbalancerede mellemvej, der handler med en moderat omkostningspræmie for en klasse B-rating, der åbner for det meste mellemstore arbejde. A2-profilen strækker sig til yderkanten med hensyn til brandsikkerhed og kodeaccept, præcis hvad højhusspecifikationer kræver, mens dens formbarhed og omkostningsscore viser prisen for denne overholdelse. Mineralske kerner er stivere at føre og folde, og den strengere proceskontrol bag dem øger omkostningerne.

At producere alle tre kvaliteter på ét fodaftryk kræver en linje, der kan skifte kerneformuleringer og bindingsparametre uden gætværk:

A2/B1 To-vejs Metal Composite Panel Produktionslinje En dual-purpose linje, der skifter mellem PE/B1 og klasse A brandsikker kerneproduktion på ét fodaftryk, der matcher den foregående diskussion af linjer, der ændrer kerneformuleringer og limningsparametre uden gætværk. Se produkt →

Hvordan et ACP-ark er lavet på en kontinuerlig linje

Næsten alle kvalitets ACP-ark kommer fra en kontinuerlig spole-til-panel-linje, og hvert trin efterlader et fingeraftryk på det færdige panel. Top- og bundspoler af aluminium er afviklet og splejset for uafbrudt fremføring. Et rengørings- og kemisk forbehandlingstrin behandler overfladen, så maling og klæbemiddel kan gribe fat. Spoler, der ikke er købt færdigmalede, passerer gennem grunder- og toplakstationer med hærdeovne. Kernen, uanset om den er ekstruderet PE eller leveret mineralplade, klæbes med termisk klæbende film, opvarmes indtil filmen aktiveres og presses mod begge skind i en nip-rulleenhed. Afkøling, kantklipning og afskæring i længden lukker løbeturen.

Temperaturkontrol langs denne sekvens adskiller et panel, der forbliver bundet i årtier, fra et, der delaminerer inden for et år.

Linjediagrammet viser en repræsentativ termisk profil fra spoleindgang til paneludgang, med værdier angivet som typiske sætpunkter i stedet for faste recepter. Den blide stigning gennem afvikling, rengøring og tørring fjerner fugt uden at støde aluminiumet. Hærdningszonen topper i nærheden af ​​225, fordi malingskemi har brug for fuld tværbinding for vedhæftning og vejrbestandighed. Temperaturerne falder derefter omkring 200°C i lamineringszonen, vinduet hvor den klæbende film aktiveres og flyder ind i skindens mikrotekstur. Nip-stadiet holder den varme under tryk, så bindingslinjen dannes jævnt, og det sidste fald mod omgivelsestemperaturen låser bindingen før skæring, hvilket er grunden til, at køledisciplin viser sig direkte i peel-testresultater.

Linjer dedikeret til ikke-brændbart output følger det samme skelet med strammere procesvinduer:

A2 Coil Production Line / A2 ACP Composite Line En dedikeret linje til ikke-brændbart A2-output, der følger den samme kontinuerlige spole-til-panel-proces beskrevet, men med strammere procesvinduer, hvilket gør det relevant for anlæg, der retter sig mod brandklassificeret panelkvalitet. Se produkt →

Kvalitetsbenchmarks og tolerancer, du skal tjekke, før du køber

De fleste kvalitetstvister spores tilbage til en håndfuld målbare egenskaber, så skriv dem ind i kontrakten. Tjek hudtykkelsen med et mikrometer, fordi en 0,4 mm hud, der sælges som 0,5 mm, er den mest almindelige måde at skjule margen på. Bekræft den samlede belægningsopbygning med en gauge, og forvent PVDF-systemer på 25 mikron eller mere. Spørg efter tal for skrælningsstyrke, almindeligvis angivet til 4 N/mm eller højere for kvalitetspaneler, og for bovgrænser målt over et spænd på to meter. Vægt er den billigste revision af alle, da et ark, der er undervægtigt i forhold til dets nominelle opbygning, indrømmer, at kernen eller skindene er tynde.

Søjlediagrammet sammenligner typiske vægte pr. kvadratmeter for materialer, der konkurrerer om de samme beklædningsbudgetter. Ved ca. 7 kg/m2 underskærer et standard 4 mm ACP-ark 3 mm massivt aluminium, mens det holder en fladere overflade. Fibercement og stålplade bærer tredive til halvfjerds procent mere vægt, hvilket multipliceres gennem strukturelle rammer, transportomkostninger og installationstimer. Fordelen udvides med byggehøjden, hvor hvert kilo sparet på facaden reducerer belastningen på beslag og underkonstruktion. Tallene beskriver almindelige kommercielle konstruktioner, og en tungere ACP med 0,5 mm skind og en tæt A2-kerne klatrer mod 8 kg/m2, men fører stadig gruppen. Behandl vægten som et screeningstjek, og bekræft derefter hud- og belægningstykkelse med instrumenter.

Valg af produktionslinje bag arket

Hvis du køber paneler, betyder linjen bag dem lige så meget som dataarket; hvis du laver paneler, er linjen forretningen. Kontinuerlige linjer binder skind og kerne under kontrolleret varme og konstant nip-tryk, hvilket er grunden til, at deres paneler viser tættere fladhed og smallere skrælningsstyrkespredning end batchoutput. To-vejs linjer coater og binder begge skind i én omgang, skærer håndteringen og forbedrer symmetrien, mens envejs layouts bytter gennemstrømning for lavere indgangsomkostninger. Muligheden for at skifte mellem PE, B1 og A2 kernekemi på én linje afgør, hvor bredt et produktsortiment en plante kan betjene.

Kontinuerlig Versus Batch Bonding

Batch-bonding-presser koster mindre og passer til korte løb, men hver pause genindfører variation i temperatur og tryk ved bondelinjen. Kontinuerlige linjer kræver flere forhåndsinvesteringer og belønningsanlæg, der kører lange kampagner i standardbredder. Når du vurderer en leverandør, skal du spørge, hvilken linje et citeret panel kom fra, og derefter anmode om fladheds- og skrælningsdata fra den samme linje.

Opstrømsudstyr har også betydning, fordi forbehandling og belægningskvalitet bestemmer vedhæftning og farvelevetid; en linje er kun så god som dens reneste scene. For et bredere overblik over de involverede udstyrskategorier, se denne oversigt over metal komposit panel produktionslinje rækkevidde, og for en struktureret beslutningsvej, guiden på at vælge en højtydende metalkompositpanelproduktionslinje dækker gennemløb, kontrolsystemer og servicevilkår i detaljer.

Planter, der betjener både dekorative og brandklassificerede segmenter, har ofte en dedikeret fleksibel linje til FR-output:

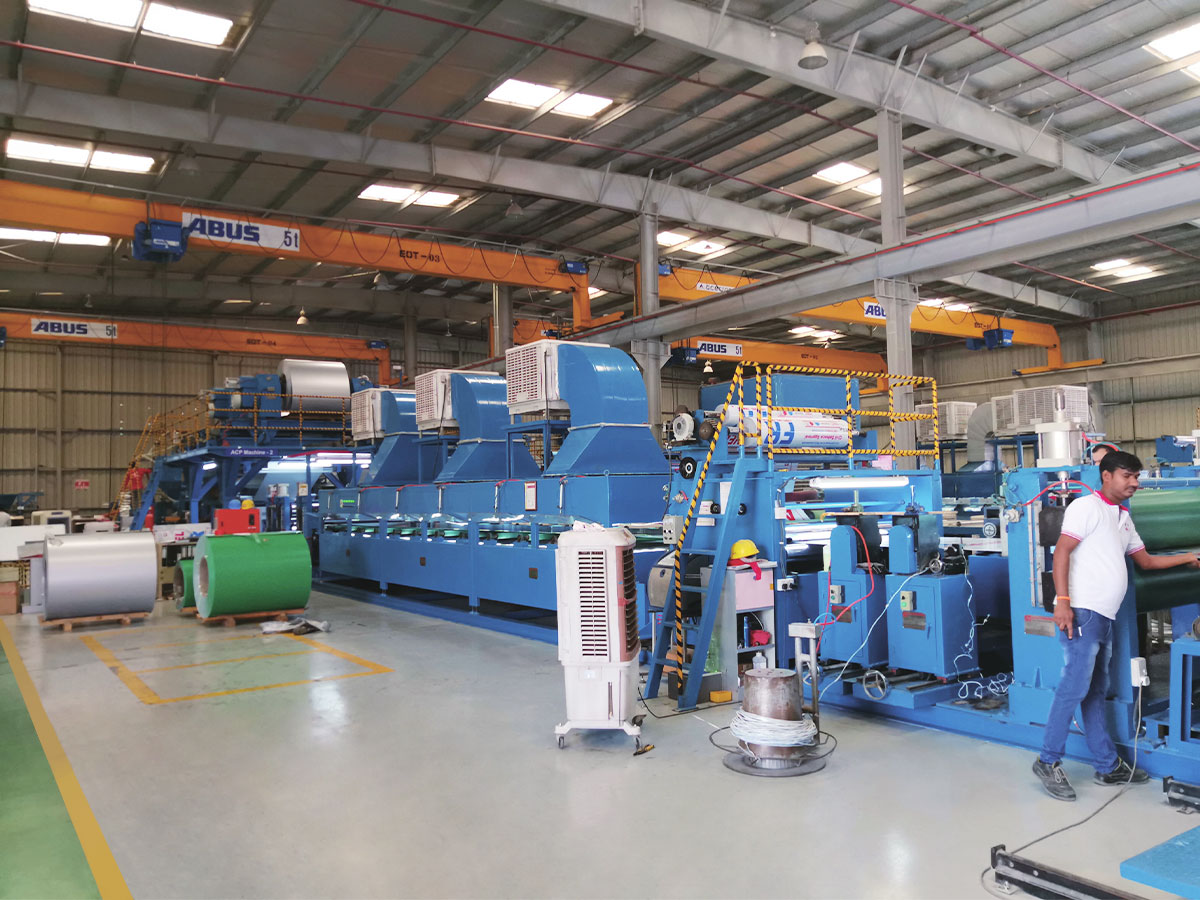

PE/B1-FR ACP Composite Line En fleksibel termisk lamineringslinje, der producerer PE- og B1-brandklassificerede aluminiumkompositpaneler med PLC-kontrol og valgbar rullelaminering, der tjener de dekorative og brandklassificerede segmenter, der er skitseret herefter. Se produkt →

Hvor ACP-ark tjener deres beholdning

ACP-ark dominerer fire brede arenaer. Bygningsbeklædning, herunder regnskærme, soffits og søjleafdækninger, er den største og mest krævende, da både brandforskrifter og vejrgarantier gælder. Skiltning og wayfinding bruger tynd PE-kerneplade, hvor formbarhed og printkvalitet betyder mere end brandklassificering. Indvendig udsmykning, fra vægbeklædning til lofter, værdsætter fladhed og finishvariation, mens transportkarosserier og industrielle indhegninger udnytter vægtfordelen.

Søjlediagrammet viser en omtrentlig opdeling af forbruget på tværs af disse arenaer, hentet fra almindelige industrimønstre snarere end en revideret undersøgelse. Facadebeklædning tager langt den største andel, og det er også det segment, hvor certificeringer og belægningsgarantier har reel kommerciel vægt. Skiltning forbliver en stabil volumenbase, fordi tynde PE-kerneplader dirigerer og udskriver hurtigt. Indvendigt arbejde vokser med renoveringscyklusser og genbruger de samme finishpaletter som udvendige projekter. Transport og industriel efterspørgsel er mindre i volumen, men betaler ofte præmier for snævre tolerancer, hvorfor fleksible linjer, der kan skifte kvalitet, har tendens til at vinde, hvor alle fire segmenter eksisterer side om side.

Nøgle takeaways

Det væsentlige passer på én liste:

1. Læs kernen først: PE, FR eller A2 bestemmer både prisen og hvor pladen må monteres.
2. Bekræft hudens tykkelse, belægningsbygning og afskalningsstyrke med instrumenter, ikke brochurer.
3. Foretrækker paneler fra kontinuerlige linjer med dokumenteret planhed og skrælningsdata.
4. Match kernen til applikationen: Interiør tåler PE, højhusfacader kræver A2.
5. For producenter gør fleksibilitet på tværs af kernekvaliteter ét produktionsaktiv til flere produktmarkeder.

Uanset om du specificerer paneler eller producerer dem, gælder den samme logik: kernen definerer produktet, og processen bag arket definerer den kvalitet, du kan bevise.
